真空技术是现代半导体制造的基础要素。从前端晶圆加工到后端工序——包括需要严格真空控制的等离子体刻蚀和PECVD沉积——再到先进的器件制造，许多关键工艺步骤都依赖于精确控制的真空环境。保持适当的高真空条件不仅对工艺性能至关重要，对良率、设备可靠性以及长期成本控制也至关重要。
除了半导体制造领域，真空技术在显示器和太阳能等行业也广泛应用，这凸显了其在更广泛的制造业领域中所发挥的关键作用。
如果没有稳定且可控的真空环境，工艺的一致性和批次间重复性将会下降，污染会增加，器件性能也可能受到影响。

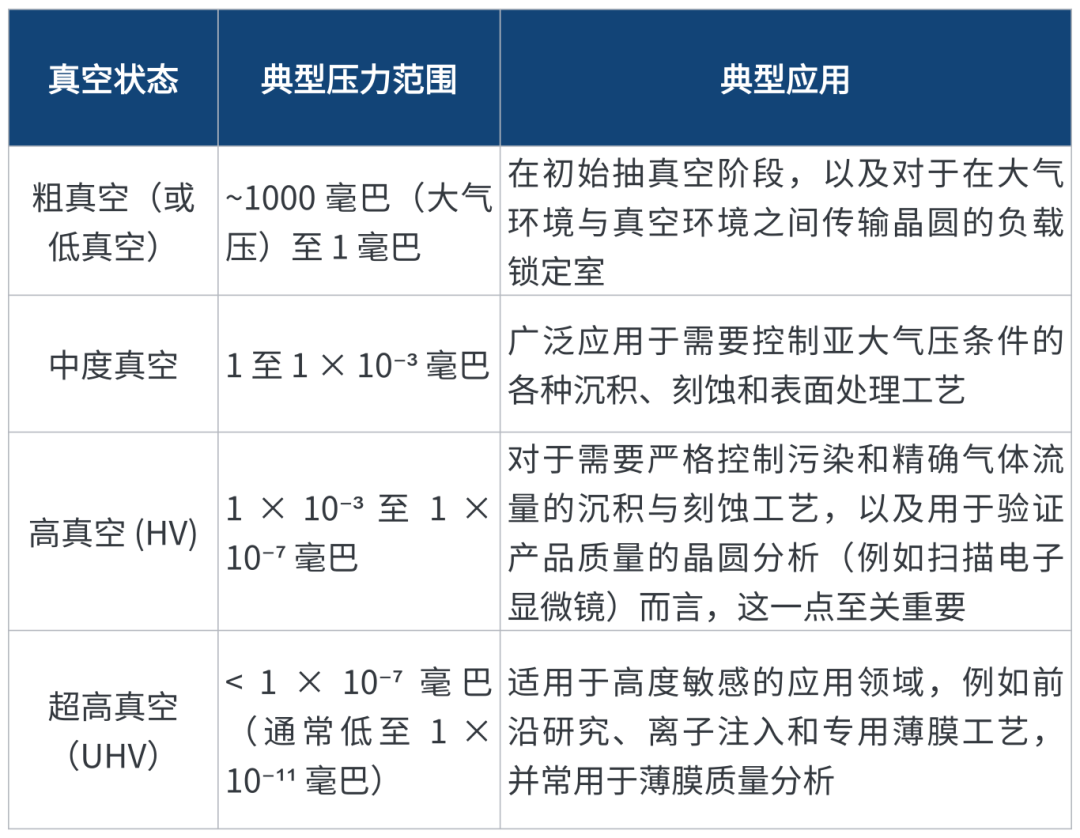

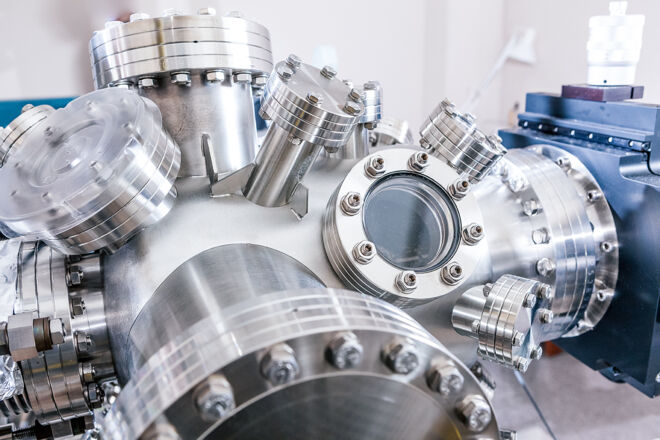

在设备的正常运行和维护过程中，真空完整性会受到多种因素的影响。即使系统安装或调试时已成功完成泄漏检测，真空性能仍会随时间推移而下降。
常见泄漏来源：
⚠ 工艺腔室、装载锁和气体输送系统中可能出现泄漏
⚠ O型圈、垫片和法兰因热循环、等离子体暴露以及腐蚀性工艺化学物质的作用而逐渐老化
⚠ 老化气路面板和管道进一步增加微泄漏风险，尤其是在频繁重新配置或维护之后
泄漏带来的后果：
一旦发生泄漏，空气或水分便会进入系统，破坏压力稳定性，并将污染物带入工艺环境。
热循环的叠加影响：
半导体设备会反复在环境温度与高温工艺温度之间切换。腔室、法兰、紧固件和密封件之间的热膨胀差异会随时间推移削弱密封力，导致界面处产生微小间隙。这些影响通常表现为压力漂移、抽真空时间延长或基压不稳定。
为什么要重视：
每次真空完整性的丧失都会增加工艺漂移、良率损失和计划外停机的风险。因此，持续的压力测量和灵敏的泄漏检测对于早期发现和纠正至关重要。
常见内部泄漏源：
⚠ 腔室材料的脱气
⚠ 转移腔室与处理模块之间的缝隙阀故障
⚠ 装载锁和气体管路内密封件老化
与外部泄漏的关键区别：
外部泄漏引入环境空气，而内部泄漏通常从系统内部产生污染物。这可能导致晶圆表面缺陷、薄膜质量下降或沉积不均匀。
微小泄漏的连锁反应：
即使是微小的泄漏，也可能破坏局部压力条件、改变等离子体特性，或将非预期的活性物质引入工艺环境，最终影响器件性能和良率。
应对措施：
定期监测、预防性维护以及及时更换易受影响的组件，对于维持真空稳定性和工艺完整性至关重要。
为了确保真空系统在规格范围内运行，半导体工厂不仅依赖于压力表和传感器进行的精确压力测量，还需对密封件、阀门和腔室组件进行常规维护。在设备运行期间持续监测压力变化，有助于识别异常趋势以及与预期性能的偏差。
然而，仅靠压力测量并不能揭示全部情况。虽然压力表可以指示发生了变化，但并不总能解释其根本原因。要确定偏差是源于泄漏、组件老化还是工艺相关波动，需要采用专门的泄漏检测方法，以确保真空完整性长期维持。定期进行泄漏测试——尤其是在维护之后——也有助于防止设备停机和系统性能下降。实施例行泄漏检查可确保问题得到早期发现，从而避免在泄漏状态下运行工艺，进而节省时间和成本。
原位在线泄漏检测：

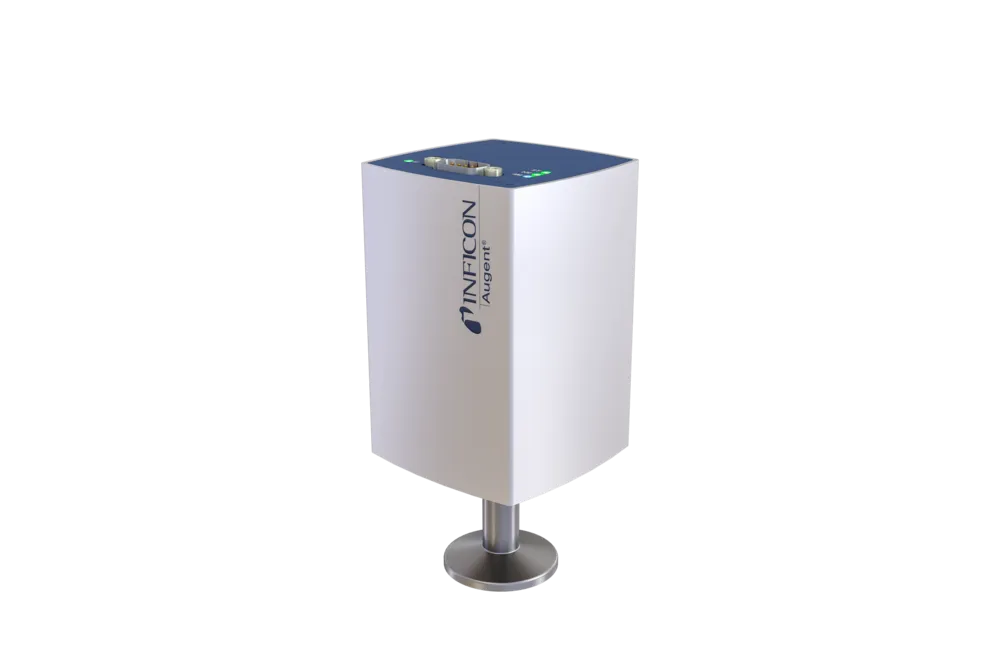

Augent® 光学等离子体真空计

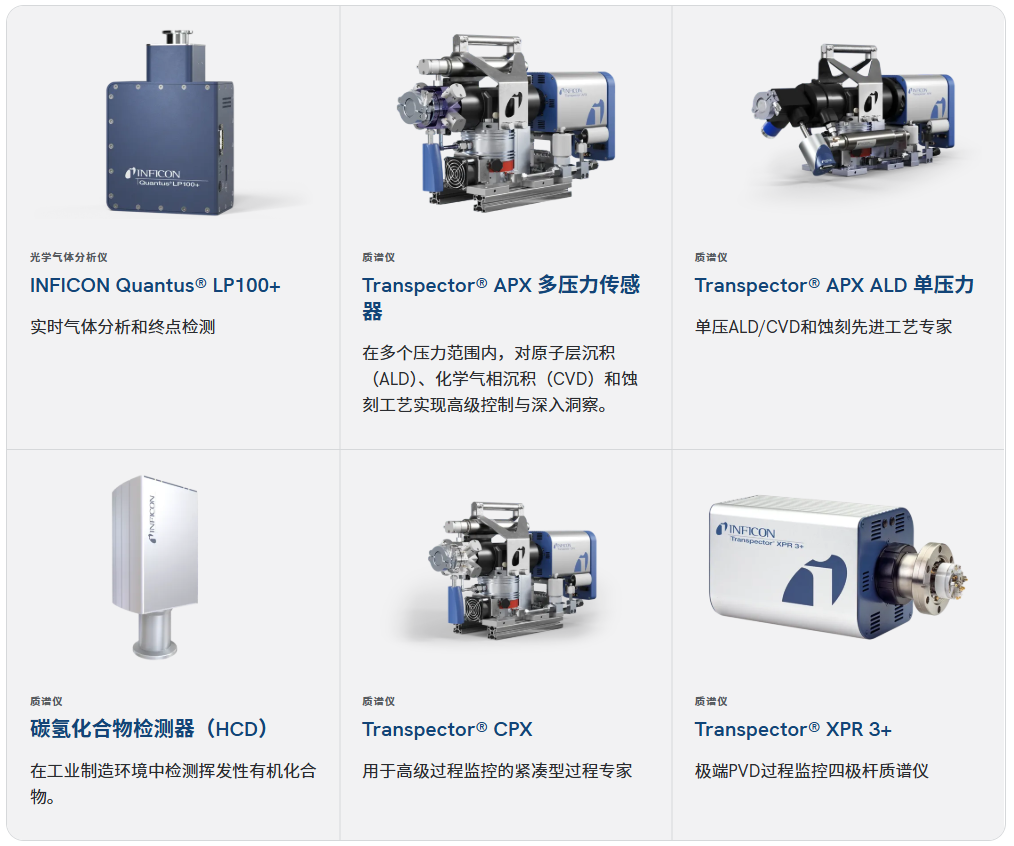

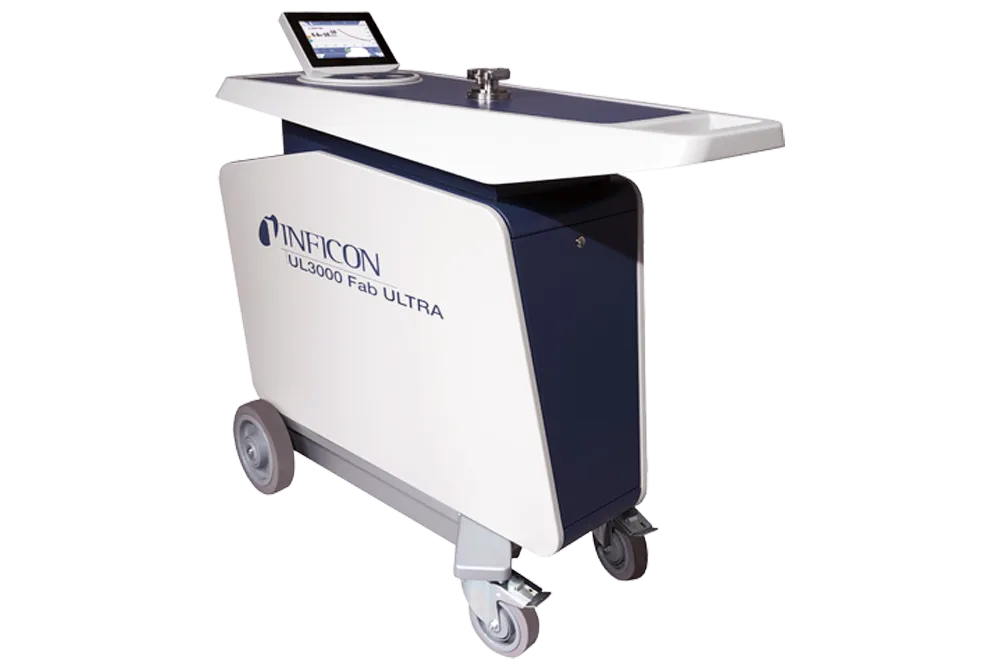

泄漏与杂质检测：
结合定量材料分析的全面解决方案
